你知道螺栓上標(biāo)號的含義嗎?今天小編就為大家總結(jié)了螺栓上標(biāo)號的含義，希望對大家有幫助。

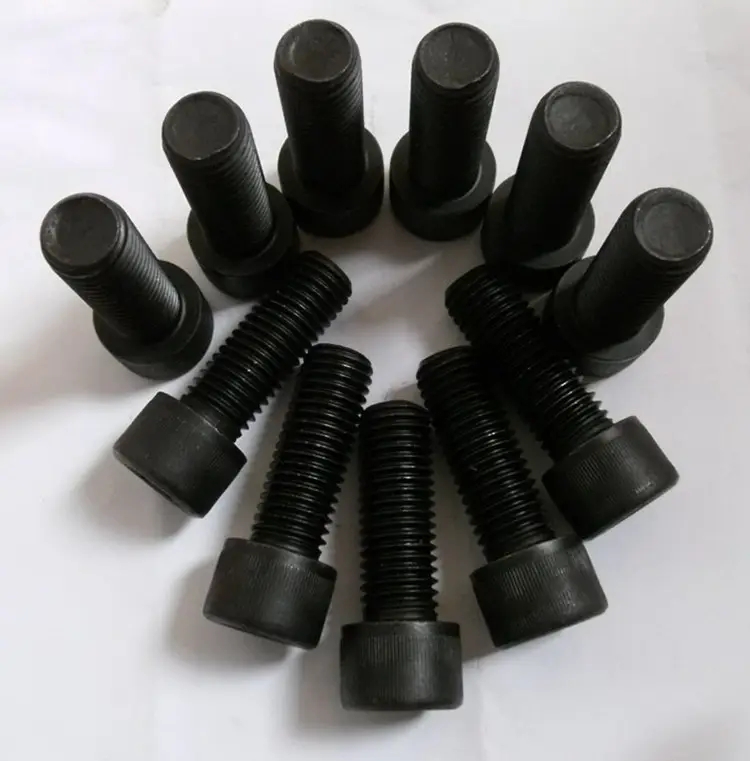

鋼結(jié)構(gòu)連接用螺栓性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓材質(zhì)為低碳合金鋼或中碳鋼并經(jīng)熱處理(淬火、回火)，通稱為高強(qiáng)度螺栓，其余通稱為普通螺栓。螺栓性能等級標(biāo)號有兩部分?jǐn)?shù)字組成，分別表示螺栓材料的公稱抗拉強(qiáng)度值和屈強(qiáng)比值。例如：
性能等級4.6級的螺栓，其含義是：
螺栓材質(zhì)公稱抗拉強(qiáng)度達(dá)400MPa級;
螺栓材質(zhì)的屈強(qiáng)比值為0.6;
螺栓材質(zhì)的公稱屈服強(qiáng)度達(dá)400×0.6=240MPa級。
性能等級10.9級高強(qiáng)度螺栓，其材料經(jīng)過熱處理后，能達(dá)到：
螺栓材質(zhì)公稱抗拉強(qiáng)度達(dá)1000MPa級;
螺栓材質(zhì)的屈強(qiáng)比值為0.9;
螺栓材質(zhì)的公稱屈服強(qiáng)度達(dá)1000×0.9=900MPa級。
螺栓性能等級的含義是國際通用的標(biāo)準(zhǔn)，相同性能等級的螺栓，不管其材料和產(chǎn)地的區(qū)別，其性能是相同的，設(shè)計上只選用性能等級即可。
強(qiáng)度等級所謂8.8級和10.9級是指螺栓的抗剪切應(yīng)力等級為8.8GPa和10.9GPa
8.8 公稱抗拉強(qiáng)度800N/MM2 公稱屈服強(qiáng)度640N/MM2
一般的螺栓是用"X.Y"表示強(qiáng)度的，X*100=此螺栓的抗拉強(qiáng)度，X*100*(Y/10)=此螺栓的屈服強(qiáng)度(因?yàn)榘礃?biāo)識規(guī)定：屈服強(qiáng)度/抗拉強(qiáng)度=Y/10)
如4.8級，則此螺栓的抗拉強(qiáng)度為：400MPa;屈服強(qiáng)度為：400*8/10=320MPa。
另：不銹鋼螺栓通常標(biāo)為A4-70，A2-70的樣子，意義另有解釋。
度量
當(dāng)今世界上長度計量單位主要有兩種，一種為公制，計量單位為米(m)、厘米(cm)、毫米(mm)等，在歐州、我國及日本等東南亞地區(qū)使用較多，另一種為英制，計量單位主要為英寸(inch)，相當(dāng)于我國舊制的市寸，在美國、英國等歐美國家使用較多。
公制計量：(10進(jìn)制)1m =100 cm=1000 mm
英制計量：(8進(jìn)制) 1英寸=8英分 1英寸=25.4 mm 3/8??×25.4 =9.52
1/4??以下的產(chǎn)品用番號來表示其稱呼徑，如： 4#， 5#， 6#， 7#， 8#，10#，12#
螺紋
螺紋是一種在固體外表面或內(nèi)表面的截面上，有均勻螺旋線凸起的形狀。根據(jù)其結(jié)構(gòu)特點(diǎn)和用途可分為三大類：
普通螺紋：牙形為三角形，用于連接或緊固零件。普通螺紋按螺距分為粗牙和細(xì)牙螺紋兩種，細(xì)牙螺紋的連接強(qiáng)度較高。
傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。
密封螺紋：用于密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。
根據(jù)形狀分類：
螺紋配合等級
螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內(nèi)外螺紋上偏差和公差的規(guī)定組合。
1. 對統(tǒng)一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3A級，內(nèi)螺紋有三種等級：1B、2B和3B級，全部都是間隙配合。等級數(shù)字越高，配合越緊。在英制螺紋中，偏差僅規(guī)定1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。等級數(shù)目越大公差越小。
1A和1B級，非常松的公差等級，其適用于內(nèi)外螺紋的允差配合。
2A和2B級，是英制系列機(jī)械緊固件規(guī)定最通用的螺紋公差等級。
3A和3B級，旋合形成最緊的配合，適用于公差緊的緊固件，用于安全性的關(guān)鍵設(shè)計。
對外螺紋來說，1A和2A級有一個配合公差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內(nèi)螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。
2. 公制螺紋，外螺紋有三種螺紋等級：4h、6h和6g，內(nèi)螺紋有三種螺紋等級：5H、6 H、7H。(日標(biāo)螺紋精度等級分為I、II、III三級，通常狀況下為II級)在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負(fù)值。
H是內(nèi)螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的鍍層，一般很少用。
g常用來鍍6-9um的薄鍍層，如產(chǎn)品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。
螺紋配合最好組合成H/g、H/h或G/h，對于螺栓、螺母等精制緊固件螺紋，標(biāo)準(zhǔn)推薦采用6H/6g的配合。
3.螺紋標(biāo)記
自攻、自鉆螺紋的主要幾何參數(shù)
1. 大徑/牙外徑(d1)：為螺紋牙頂重合的假想圓柱直徑。螺紋大徑基本代表螺紋尺寸的公稱直徑。
2. 小徑/牙底徑(d2)：為螺紋牙底重合的假想圓柱直徑。
3. 牙距(p)：為相鄰牙在中經(jīng)線上對應(yīng)兩點(diǎn)的軸向距離。在英制中以每一英寸(25.4mm)內(nèi)的牙數(shù)來表明牙距。
下面列舉常用規(guī)格的牙距(公制)牙數(shù)(英制)
(1)公制自攻牙：
規(guī)格：S T 1.5、S T1.9、S T2.2 、S T2.6、S T2.9、S T3.3、S T3.5、S T3.9、S T4.2、S T4.8、S T5.5、S T6.3、S T8.0、S T9.5
牙距：0.5、0.6、0.8、0.9、1.1、1.3、1.3、1.3、1.4、1.6、1.8、1.8、2.1、2.1
(2)英制自攻牙：
規(guī)格：4# 、5#、6#、7#、8#、10#、12#、14#
牙數(shù)：AB牙 24、20、20、19、18、16、14、14
A牙 24、20 、18 、16、15、12、11、10
