影響皮帶傳動機器振動的最主要的三個因素是什么?
1.皮帶輪同心度; 2.皮帶輪的對中; 3.皮帶輪結構和接觸方法。
檢測皮帶輪振動時的注意事項有哪些?
1.最好按圖所示的方向測量皮帶輪徑向方的振動。
2.可調整的V-皮帶輪由于調整不當會引起過大的振動，造成皮帶和皮帶輪過早損壞。由于兩皮帶輪間不能相互間保持平行，在工作中，皮帶輪每轉一圈，皮帶一會在皮帶輪上部，一會在皮帶輪下部，導致皮帶張力不斷變化，引起較大的皮帶振動，加速皮帶和皮帶輪的磨損。
3.另一個引起振動的重要因素是皮帶輪偏心。大多數用于一般皮帶傳動的皮帶輪，與其它部件相比，都存在一定程度的偏心問題，結果引起較大的振動，引起皮帶在每轉中長度和張力的變化。
4.V型皮帶傳動裝置常被認為是振動問題的原因?事實上，皮帶的振動只是因為如不平衡、不對中、機械松動等其它故障的響應。當存在這些故障時，它們在皮帶上引起大的振動，而皮帶裝置本身并不是故障的根源。
皮帶松動/磨損或不匹配問題

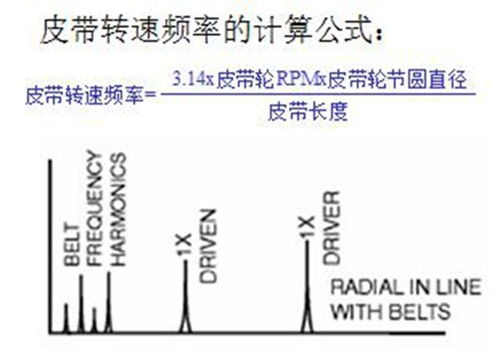

1.皮帶磨損問題振動特征：頻譜圖中出現皮帶振動頻率的3、4次諧頻，通常2×皮帶振動頻率占主導。此外，皮帶磨損有時會抬高亞同步頻率范圍內的基線振動值。如果皮帶轉速頻率的某諧頻比較靠近驅動輪轉頻或被驅動輪轉頻時，可能會引起振動的不穩定。
2.有損傷的皮帶在皮帶拉緊的方向上出現較大的皮帶轉速頻率的振動。
3.其它皮帶問題使皮帶在皮帶輪槽內上、下擺動，皮帶張力不斷發生變化引起皮帶轉速頻率的振動增大。
4.帶齒的皮帶如果產生松動問題會出現皮帶齒數×RPM較大的振動。
5.多根V-皮帶驅動如果每根張力不均勻會出現較高的軸向振動。
6.磨損松動或錯配的皮帶會引起較高的徑向振動，特別是在皮帶張緊方向。
皮帶/皮帶輪不對中的問題
皮帶傳動中主要的振源之一是驅動和被驅動輪之間的不對中問題，許多皮帶振動問題在皮帶輪之間采取了對中措施而使振動得以消除。
皮帶/皮帶輪不對中的振動特征
1.皮帶不對中常引起軸向方向振動，加速止推軸承的磨損。
2.皮帶或皮帶輪不對中一般產生1×RPM振動，尤其是在軸向方向占主導，驅動輪與被驅動輪的振動大小，取決于數據采集點的質量和框架的剛度。
3.通常由于皮帶輪不對中的存在，在電機側軸向方向的振動是風機的轉頻，而在風機側軸向振動側是電機的轉頻。
皮帶輪偏心的振動特征
皮帶輪偏心或皮帶輪不平衡都會引起較大的1×RPM頻率振動
最大振動幅值通常在兩個皮帶輪的連線方向，在驅動與被驅動皮帶輪上都有顯示
與動不平衡不同，偏心的皮帶輪引起的振動是高度定向的，它在水平和垂直方向的振動相位同相或相差180°
由于偏心皮帶輪的高度定向振動，所以它不可能通過平衡加配重的方式得到修正。
皮帶共振問題
同自然界任何其它物體一樣，皮帶也有它自身的自振頻率，其大小取決于它的剛度和質量，以及在工作中所引起的變形程度。皮帶的自振頻率的測定，可以簡單地對皮帶施加拉伸后釋放，然后測量它的響應。
皮帶共振的振動特征
如果皮帶自振頻率非常接近驅動輪或被驅動輪的1 X轉速頻率，將產生很大的皮帶拍打聲，尤其在皮帶張力側，此拍打聲相應于皮帶自振頻率。
皮帶輪轉速不僅可激起皮帶共振，如果皮帶輪轉速諧波頻率與其共振頻率一致，也會激起共振。
皮帶共振頻率振動的幅值和相位是不穩定的。
改變皮帶張力，皮帶長度，皮帶輪中心距，加上皮帶惰輪等都可改變皮帶本身的自振頻率。
